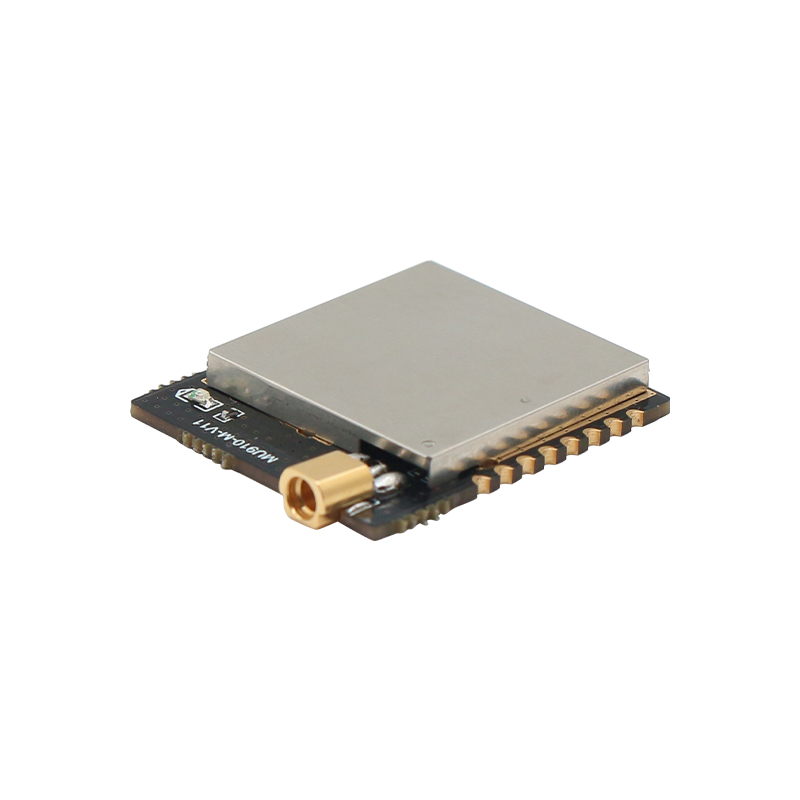

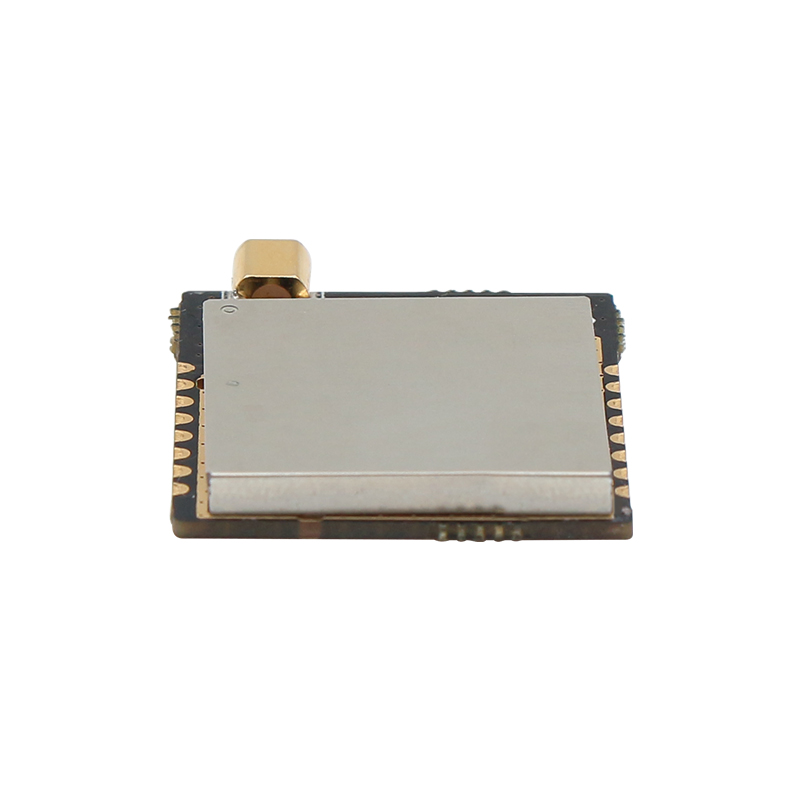

MU910-M SENIOR单通道模块
2.频率：902-928MHz（美标）/ 865-868MHz（欧标）
3.功率：0-26dbm可调
4.读距：0-15米
5.通讯接口：3.3V-TTL
产品规格
|
RFID 技术参数 |
|
数据通讯 |
||
|
频率 |
902~928MHz (美标）865~868MHz （欧标） |

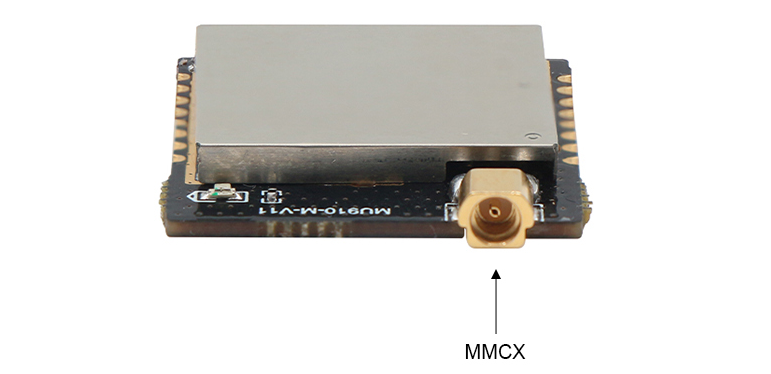

天线端口 |
1 个 50 欧姆的 MMCX 母头接口 |
|
|
协议 |
ISO18000-6C (EPC GEN2) |
通信接口 |
TTL Uart 接口，波特率 115200bps |
|
|
RF 输出功率 |
0-26dbm(可调) |
GPIO 接口 |
3.3V 2路输入 2 路输出 |
|
|
读速 |
50个标签/秒 |
工作电压 |
3.6--5.5V |
|
|
数据缓存 |
1000 张@96bit EPC 标签 |
工作模式功耗 |
<1.5W（典型值） |
|
|
读取距离 |
0-12 米 （取决于所选标签和天线 ） |
待机模式功耗 |
0.25W |
|
|
外接天线 |
驻波比建议小于 1.5 |
休眠模式功耗 |
0.05W |
|
|
工作模式 |
主动模式 应答模式 |
逻辑电平 |
VIL -0.5-0.8V VIH +2-3.3V |
|
|
RSSI |
支持 |
电源 |
12V 2A |
|
|
环境参数 |
耗电流 |
0.5~1.2A |
||
|
散热方式 |
外置散热 |
开发环境 |
||
|
工作温度 |
-40℃--+65℃ |
SDK |
演示软件、API、示例、用户手册 |
|
|
存储温度 |
-45℃--+85℃ |
开发语言 |
C#、Delphi、java、Python、VB等语言 |
|
|
工作湿度 |
<95% (25℃) |
固件版本 |
支持在线升级 |
|
|
物理参数 |
|
|
||
|

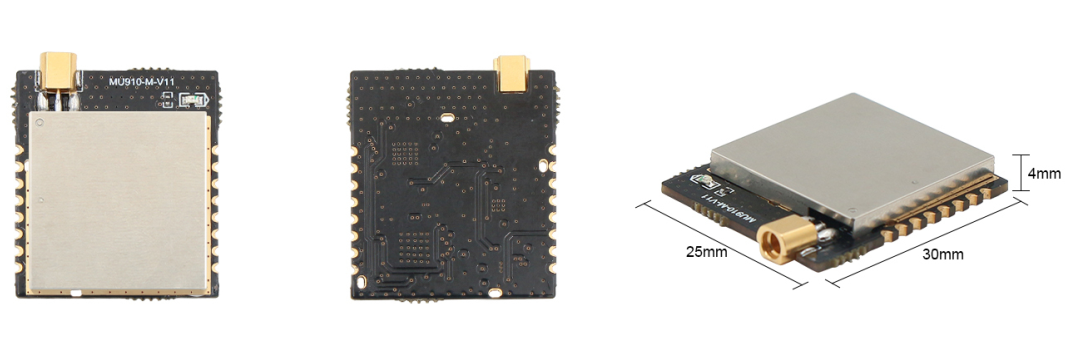

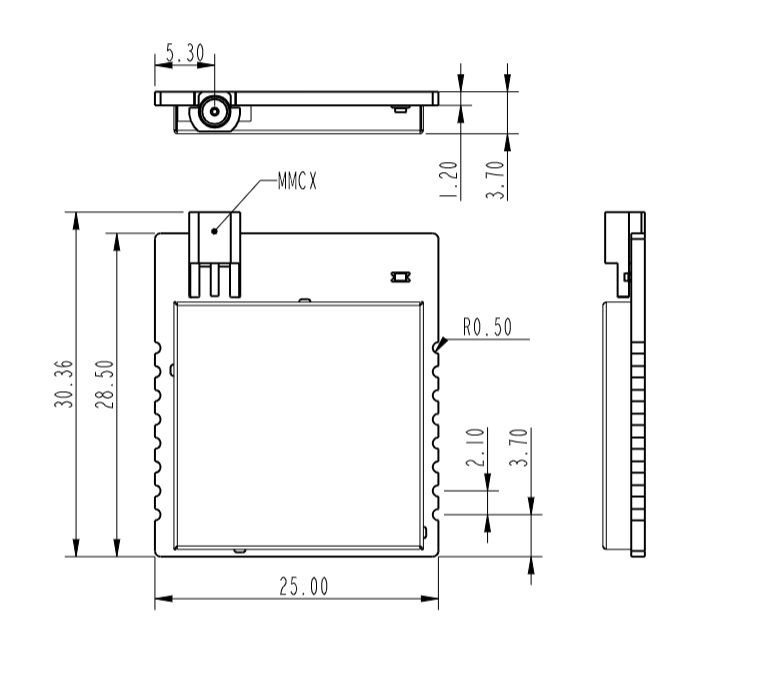

尺寸 |
30x25x4mm(长*宽*高) |
|
|
|
详情展示
|

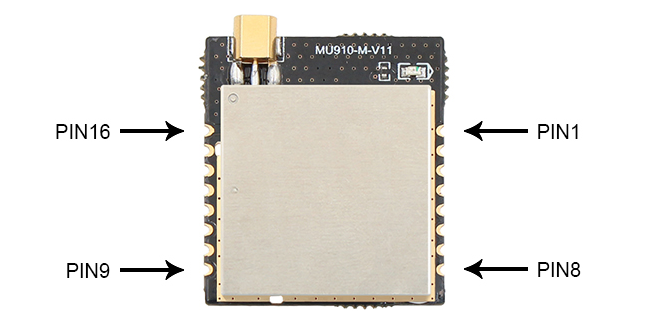

接线定义 |
||
|
针脚 |
定义 |
说明 |
|
1 |
Beeper |
蜂鸣器控制（高电平有效蜂鸣器输出TTL，需要外部驱动。） |
|
2 |
Reserved |
保留 |
|
3 |
RXD |
串行通讯数据输入端 |
|
4 |
TXD |
串行通讯数据输出端 |
|
5 |
GPO2 |
通用输出口2 |
|
6 |
GPO1 |
通用输出口1 |
|
7 |
GPI2 |
通用输入口2 |
|
8 |
GPI1 |
通用输入口1 |
|
9 |
VCC |
电源 |
|
10 |
GND |
地 |
|
11 |
EN |
使能端（高电平有效 3.3V） |
|
12 |
GND |
地 |
|
13 |
GND |
地 |
|
14 |
GND |
地 |
|
15 |
GND |
地 |
|
16 |
Ant |
可以定制为天线口 |
接口板和夹具
|
|
|
|
|
单模块：邮票孔焊接，嵌入使用 |
模块+夹具：接上接口板即可测试 |
模块+夹具+RS232接口板：可直接通电读卡测试 |
