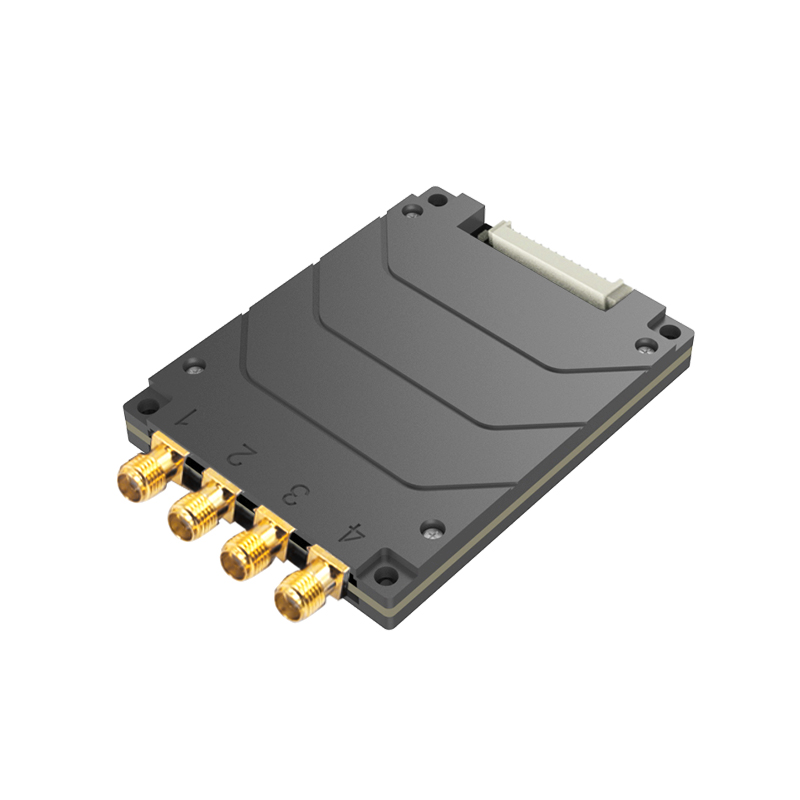

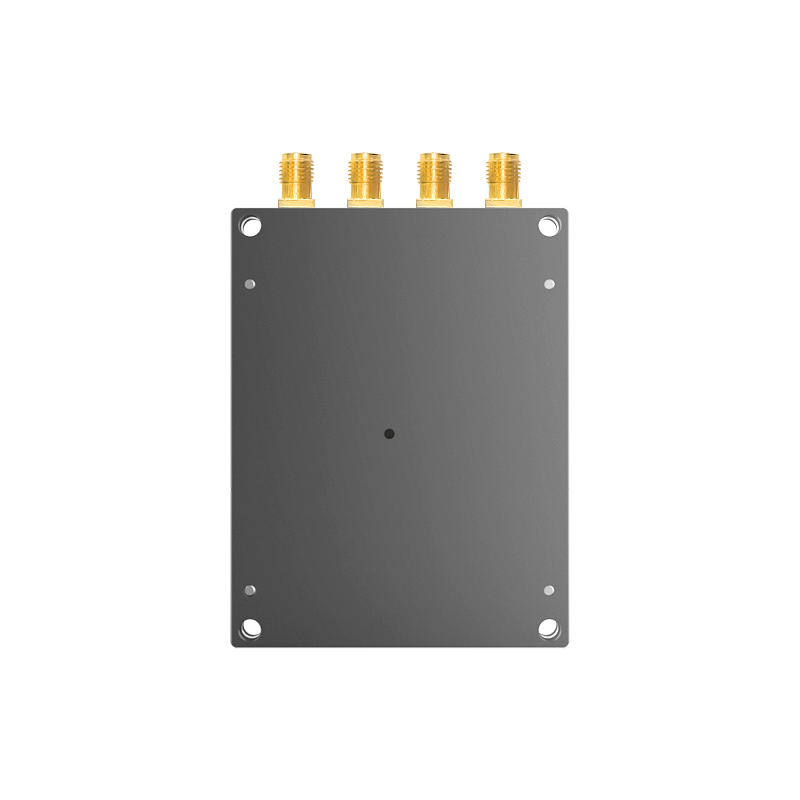

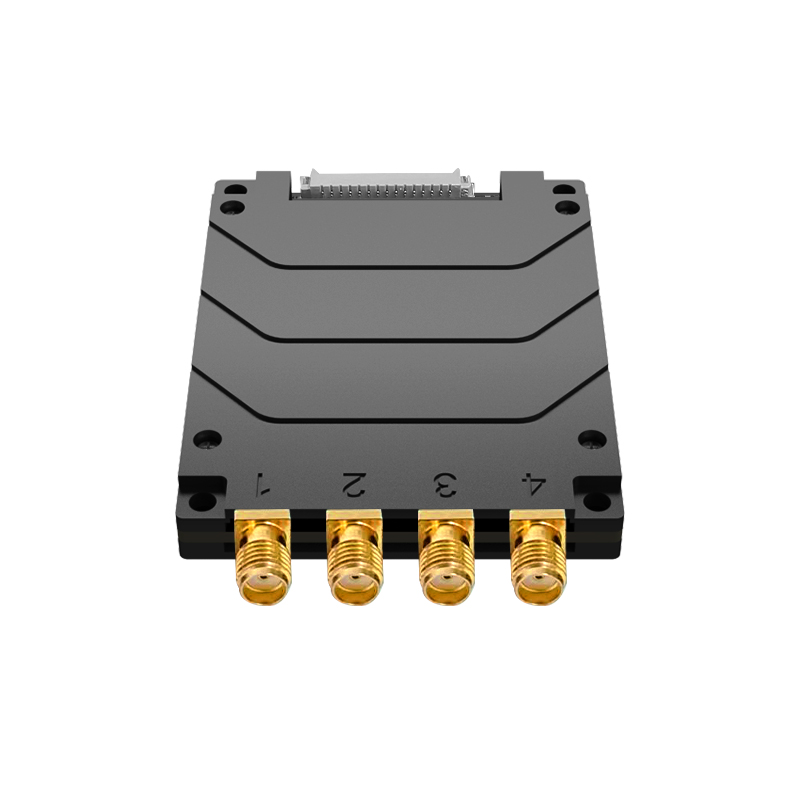

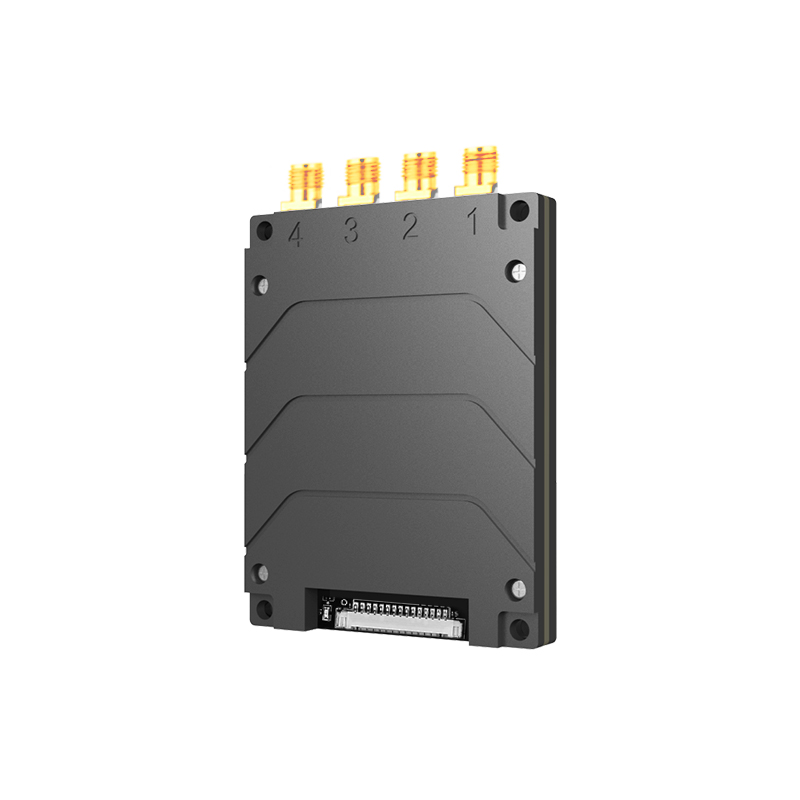

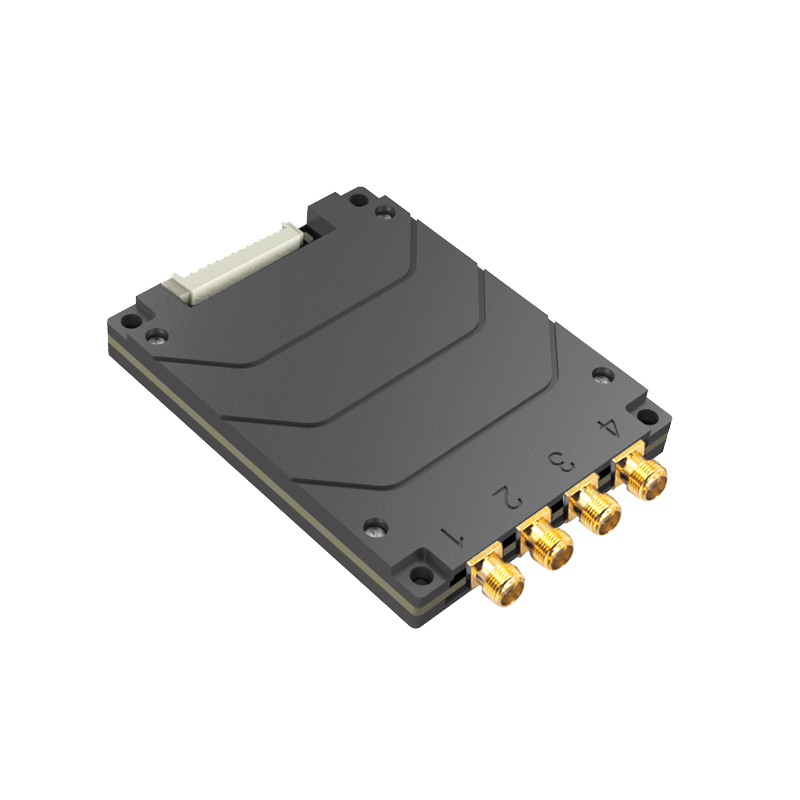

MU914 SENIOR四通道模块
2.频率：902-928MHz（美标）/ 865-868MHz（欧标）
3.功率：0-33dbm可调
4.读距：0-15米
5.通讯接口：3.3V-TTL
产品规格
|
RFID 技术参数 |
|
数据通讯 |
||
|
频率 |
902~928MHz (美标）865~868MHz （欧标） |

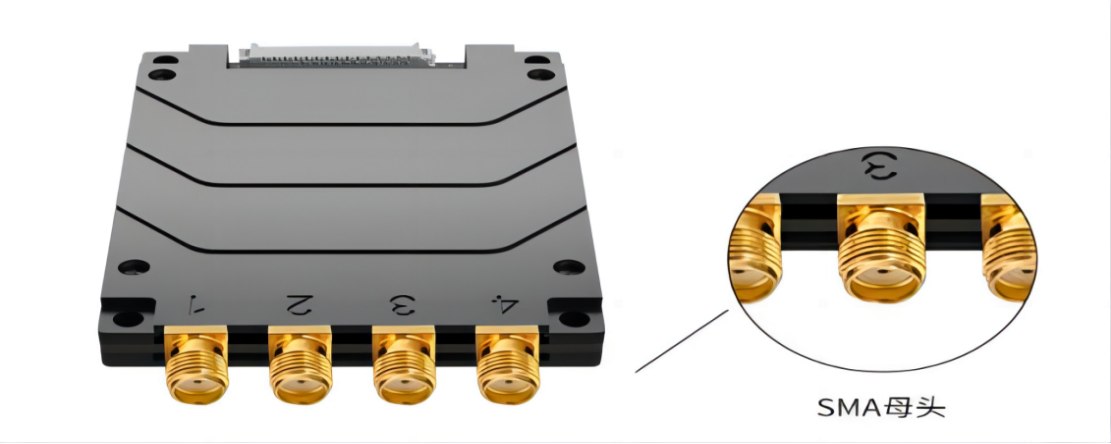

天线端口 |
4个SMA母头 |
|
|
协议 |
ISO18000-6C (EPC GEN2) |
通信接口 |
TTL Uart 接口，波特率 115200bps SPI（最高 18Mbps） |
|
|
RF 输出功率 |
0-33dbm(可调) |
GPIO 接口 |
3.3V 1 路输入 1 路输出 |
|
|
读速 |
300个标签/秒 |
工作电压 |
3.6--5.5V |
|
|
数据缓存 |
1000 张@96bit EPC 标签 |
工作模式功耗 |
<1.5W（典型值） |
|
|
读取距离 |
0-25米 （取决于所选标签和天线 ） |
待机模式功耗 |
0.25W |
|
|
外接天线 |
驻波比建议小于 1.5 |
休眠模式功耗 |
0.05W |
|
|
工作模式 |
主动模式 应答模式 |
逻辑电平 |
VIL -0.5~0.8V VIH +2~3.3V |
|
|
RSSI |
支持 |
连接器 |
15pin 排针座，间距 1.25mm molex 53261-1571 |
|
|
环境参数 |
开发环境 |
|||
|
散热方式 |
外置散热 |
SDK |
演示软件、API、示例、用户手册 |
|
|
工作温度 |
-40℃--+65℃ |
开发语言 |
C#、Delphi、java、Python、VB等语言 |
|
|
存储温度 |
-45℃--+85℃ |
固件版本 |
支持在线升级 |
|
|
工作湿度 |
<95% (25℃) |

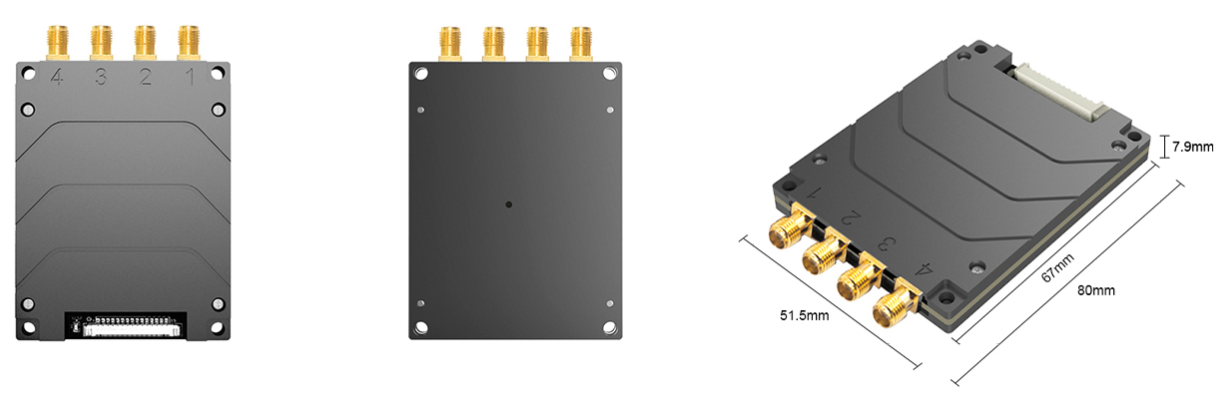

物理参数 |
||
|
|
尺寸 |
67*54*7.9 mm 长*宽*高 |
||
|
|
|
|
重量 |
69g |

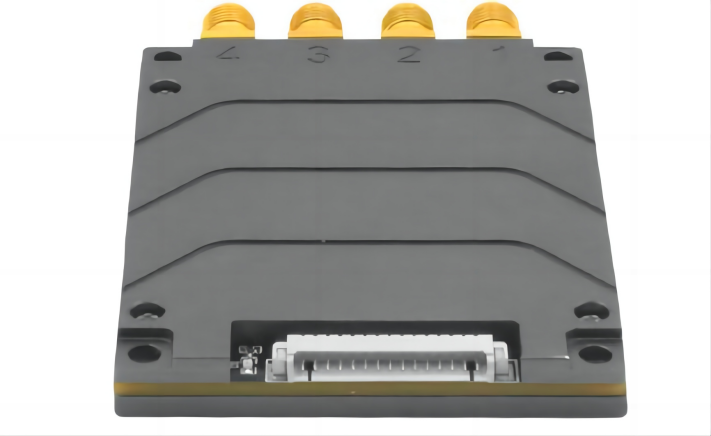

详情展示
|
接线定义 |
||
|
针脚 |
定义 |
说明 |
|
1 |
GND |
地 |
|
2 |
GND |
|
|
3 |
3.8V–5.5VDC |
电源 |
|
4 |
3.8V–5.5VDC |
|
|
5 |
SPI_MISO |
SPI 主数据输入从数据输出 |
|
6 |
SPI_MOSI |
SPI 主数据输出从数据输出 |
|
7 |
SPI_CLK |
SPI 时钟 |
|
8 |
SPI_CS |
SPI 片选 |
|
9 |
UART_RXD |
串口输入 TTL 3.3V 电平 |
|
10 |
UART_TXD |
串口输出 TTL 3.3V 电平 |
|
11 |
GPIO_IN |
通用 GPIO 3.3V 电平 ,输入 |
|
12 |
GPIO_OUT |
通用 GPIO3.3V 电平 ，输出 |
|
13 |
BUZZER |
高电平有效蜂鸣器输出TTL，需要外部驱动。 |
|
14 |
EN |
高电平使能 3.3V 电平 |
|
15 |
NRST |
复位控制，低电平有效 |
接口板
|
|
|
|

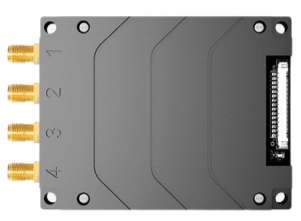

单模块 |

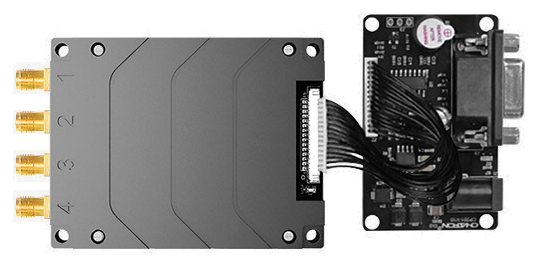

模块+RS232接口板（可选） |
相关产品
|
图片 |
|
|
|
|
型号 |
MU912 |
MU914 |
MU918 |
|
输出射频功率 |
0dbm ~33dbm (可调) |
||
|
读速 |
300pcs/s |
||
|
读距 |
0~25米(取决于天线&标签&应用环境) |
||
|
天线口 |
1个MMCX母头 |
4个SMA母头 |
8个SMA母头 |
