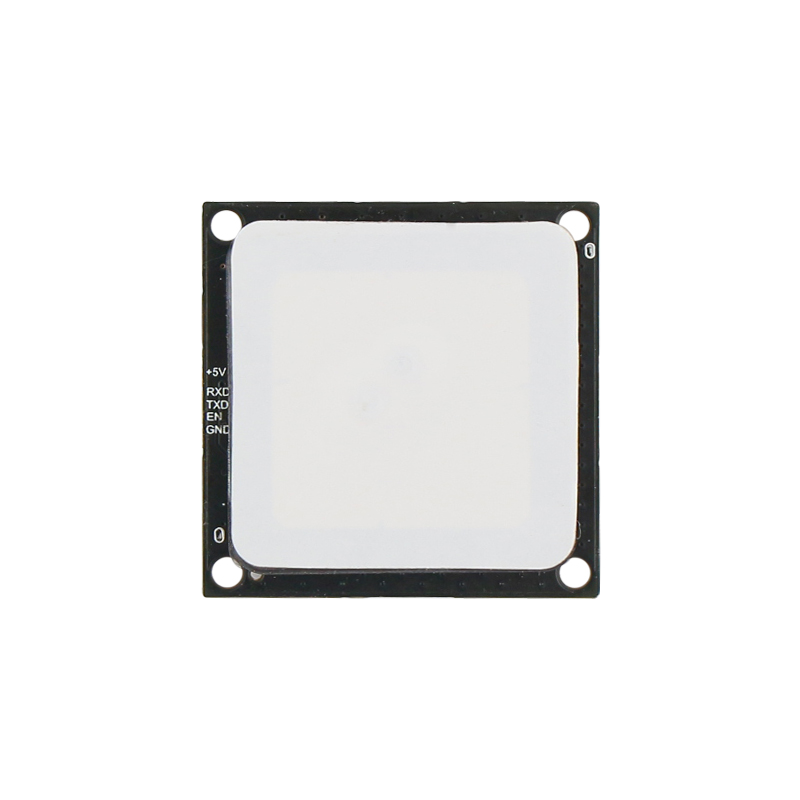

MU921 超高频1.5dbi天线一体化模块
1.协议:ISO18000-6C(EPC GEN2)
2.频率：902-928MHz（美标）/ 865-868MHz（欧标）
3.功率：0-20dbm可调
4.读距：0-0.5米
5.通讯接口：3.3V-TTL
2.频率：902-928MHz（美标）/ 865-868MHz（欧标）
3.功率：0-20dbm可调
4.读距：0-0.5米
5.通讯接口：3.3V-TTL
产品规格
|
RFID 技术参数 |
|
数据通讯 |
||
|
频率 |
902~928MHz (美标）865~868MHz （欧标） |
通信接口 |
TTL Uart 接口，波特率 115200bps |
|
|
协议 |
ISO18000-6C (EPC GEN2) |
GPIO 接口 |
3.3V 2路输入 2 路输出 |
|
|
RF 输出功率 |
0-20dbm(可调) |
工作电压 |
4.0~5.5V |
|
|
读速 |
100个标签/秒 |
工作模式功耗 |
<0.8W（典型值） |
|
|
读取距离 |
0-150cm （取决于所选标签和天线 ） |
待机模式功耗 |
0.25W |
|
|
天线 |
圆极化1.5dBi 天线（单馈电） |
休眠模式功耗 |
0.05W |
|
|
工作模式 |
主动模式 应答模式 |
逻辑电平 |
VIL -0.5~0.8V VIH +2~3.3V |
|
|
RSSI |
支持 |
开发环境 |
||
|
环境参数 |
SDK |
演示软件、API、示例、用户手册 |
||
|
散热方式 |
外置散热 |
开发语言 |
C#、Delphi、java、Python、VB等语言 |
|
|
工作温度 |
-40℃~+65℃ |
固件版本 |
支持在线升级 |
|
|
存储温度 |
-45℃~+85℃ |
物理参数 |
||
|
工作湿度 |
<95% (25℃) |

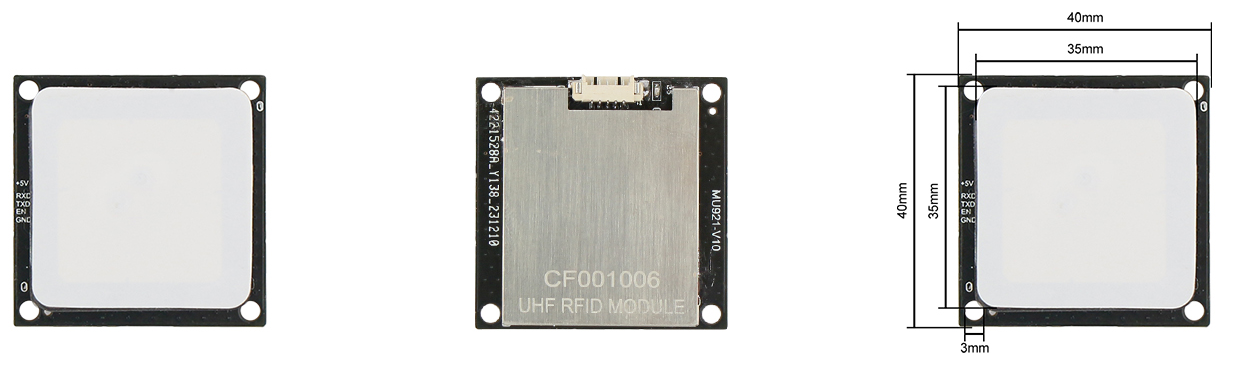

尺寸 |
40x40x9.75mm(长*宽*高) |
|

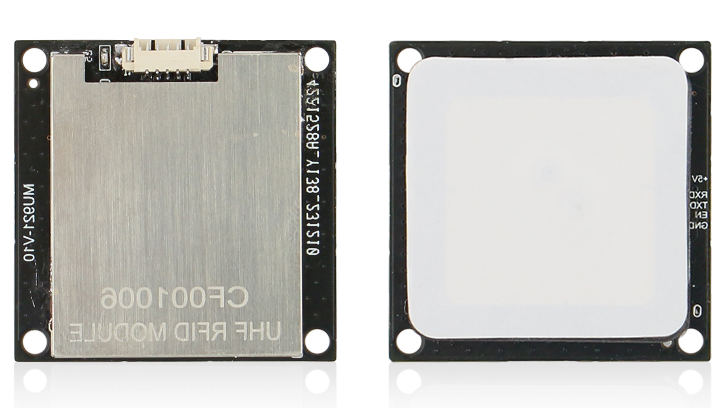

详情展示
|
接线定义 |
||
|
针脚 |
定义 |
说明 |
|
1 |
GND |
地 |
|
2 |
EN |
使能脚，内部已经上拉；低电平去使能； |
|
3 |
TXD |
模块串行通讯数据输出端 |
|
4 |
RXD |
模块串行通讯数据输入端 |
|
5 |
VCC |
电源（+5V） |
接口板和夹具
|
|
|
|

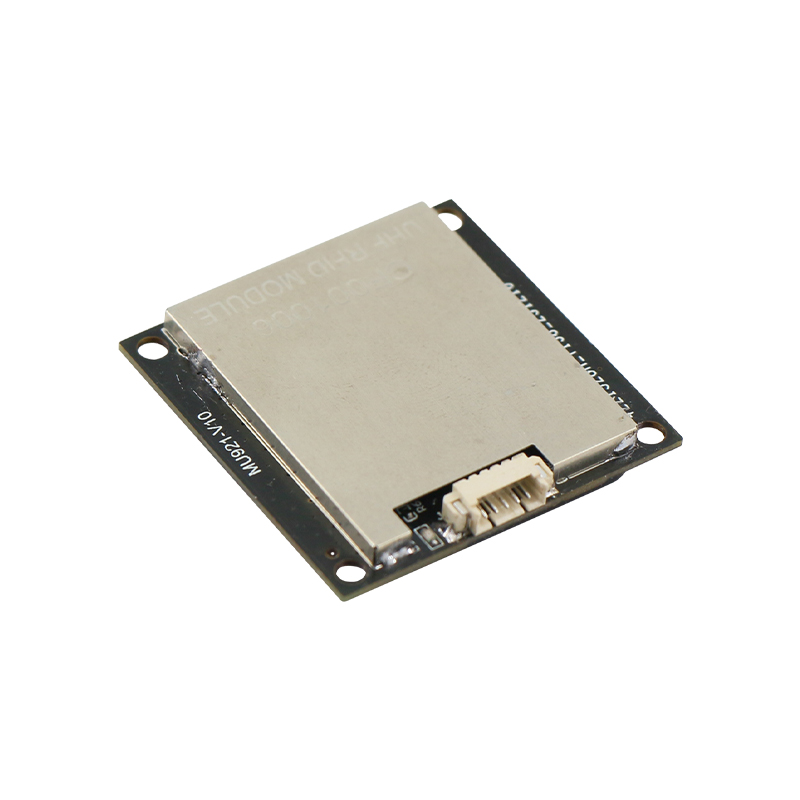

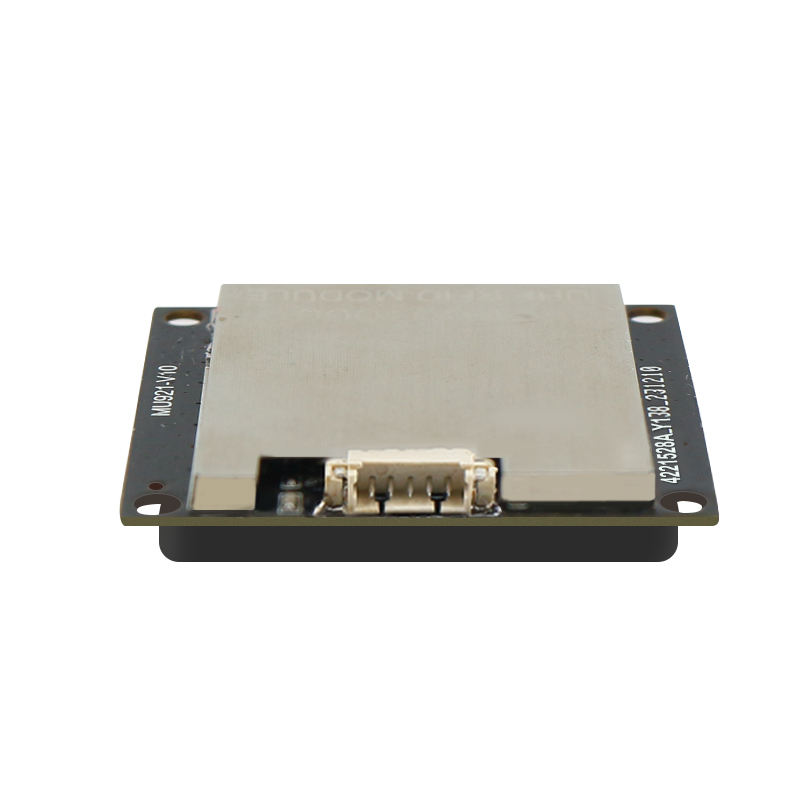

单模块 |
模块+RS232接口板（可选） |
