CF-RA1009超高频智能柜体天线
2.极化方式：圆极化
3.接头型号：SMA-J/或客户指定（线机一体）
1、产品特点
结算台天线，广泛应用于收银台系统、智能零售、冰柜管理、资产管理、珠宝管理等，有多种尺寸可选：130*100*8mm 、
150*150*7mm、200*200*7 mm、300*300*9mm、400*400*9mm、550*400*9mm、770*360*9mm
2、产品参数
|
超高频智能柜体天线CF-RA1009 |
|||||||
|
频率 |
902~928MHz (美标）/ 865~868MHz (欧标） |
||||||
|
极化方式 |
圆极化 |
||||||
|
接头型号 |
SMA-J/或客户指定(线机一体) |
||||||
|
馈线长度 |
标配3米（可定制） |
||||||
|
驻波比 |
≤2.0 |
||||||
|
阻抗 |
50Ω |
||||||
|
雷电保护 |
直流接地 |
||||||
|
天线罩颜色 |
黑色 |
||||||
|
尺寸（mm） |
130*100*8 |
150*150*7 |
200*200*7 |
300*300*9 |
400*400*9 |
550*400*9 |
770*360*9 |
|
增益 |
-6dBi |
0dBi |
-3dBi |
-6dBi |
-7dBi |
-5dBi |
-10dBi |
|
最大输入功率 |
50W |
50W |
50W |
10W |
10W |
10W |
10W |
|
轴比 |
≤3dB |
≤3dB |
≤3dB |
≤5dB |
≤5dB |
≤5dB |
≤5dB |
|
辐射材料 |
PCB |
PCB |
PCB |
覆铜板 |
覆铜板 |
覆铜板 |
覆铜板 |
|
重量 |
|
0.15kg |
0.225kg |
0.49kg |
|
|
1.1kg |
3、天线接头
(1) 标准3米馈线RG316，引出接头为SMA公头，长度和接头可选配：

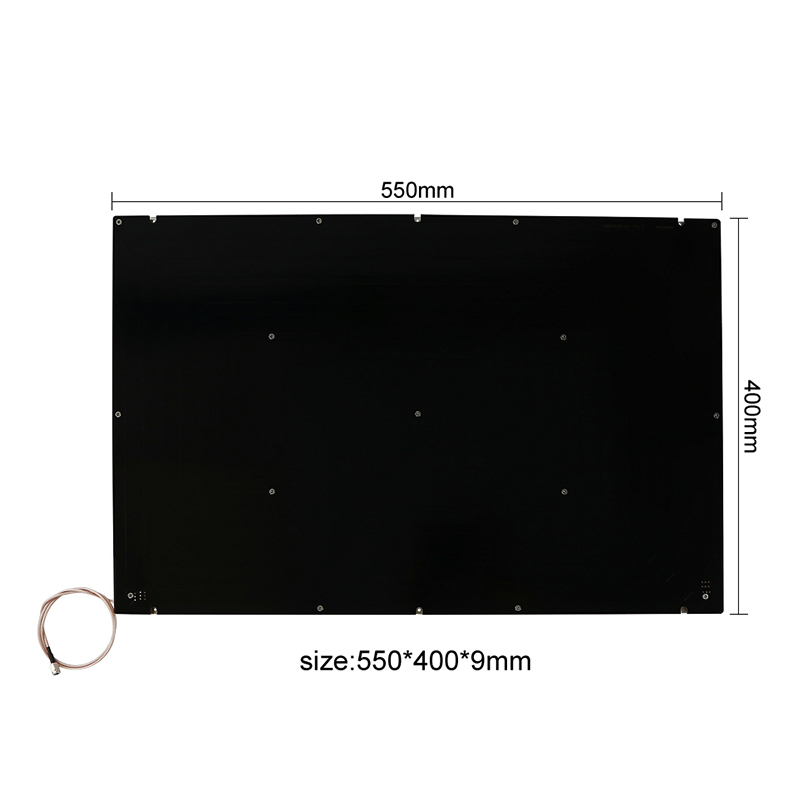

4、产品视图
5、相关产品
（1）不同增益的智能柜体天线
|
|
|
|
|
|
3dbi天线CF-RA3002 圆极化 60度辐射角 尺寸100*200*20mm |
2.5dbi天线CF-RA5007 圆极化 60度辐射角 尺寸260*210*13mm |
6dbi天线CF-RA6002 圆极化 60度辐射角 尺寸130*130*18mm |
8dbi天线CF-RA8005 圆极化 60度辐射角 尺寸454*164*16mm |
（2）配套使用的分体机和模块
|
|
|
|
|
|
四通道分体机 CF810 天线口4个RP TNC母头 读距0-15米 功率0-33dbm 尺寸184*161.7*26mm |
八通道分体机 CF811 天线口8个SMA母头 读距0-15米 功率0-33dbm 尺寸147*184*26mm |
四通道模块MU914 天线口4个SMA母头 读距0~15米 功率0-33dbm 尺寸67*51.5*7.9mm |
八通道模块MU918 天线口8个SMA母头 读距0~15米 功率0-33dbm 尺寸91*69.5*7.75mm |
|
|
|
|
||
|
|
|
|
|
