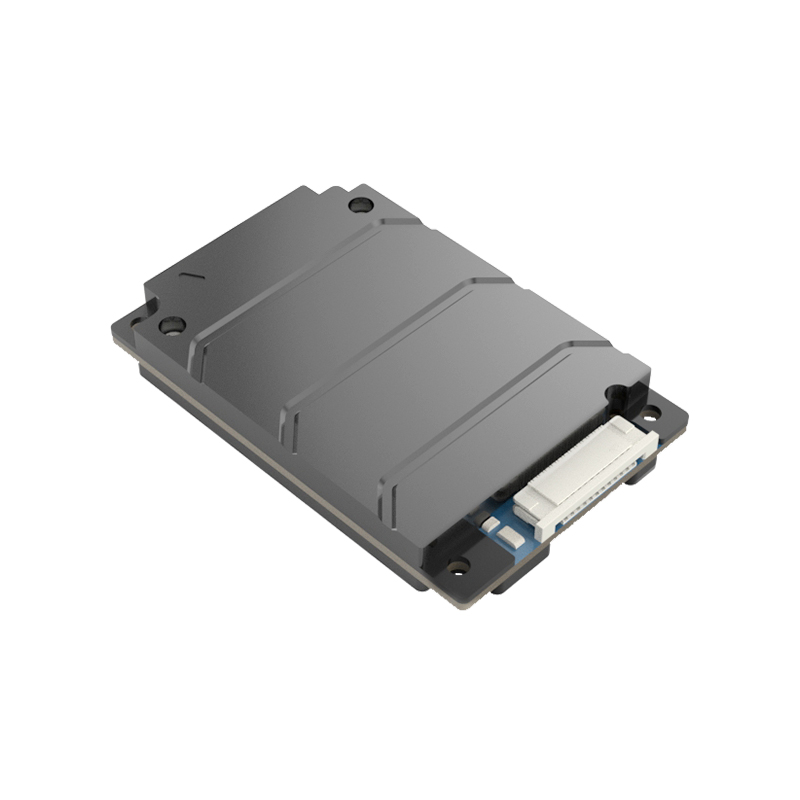

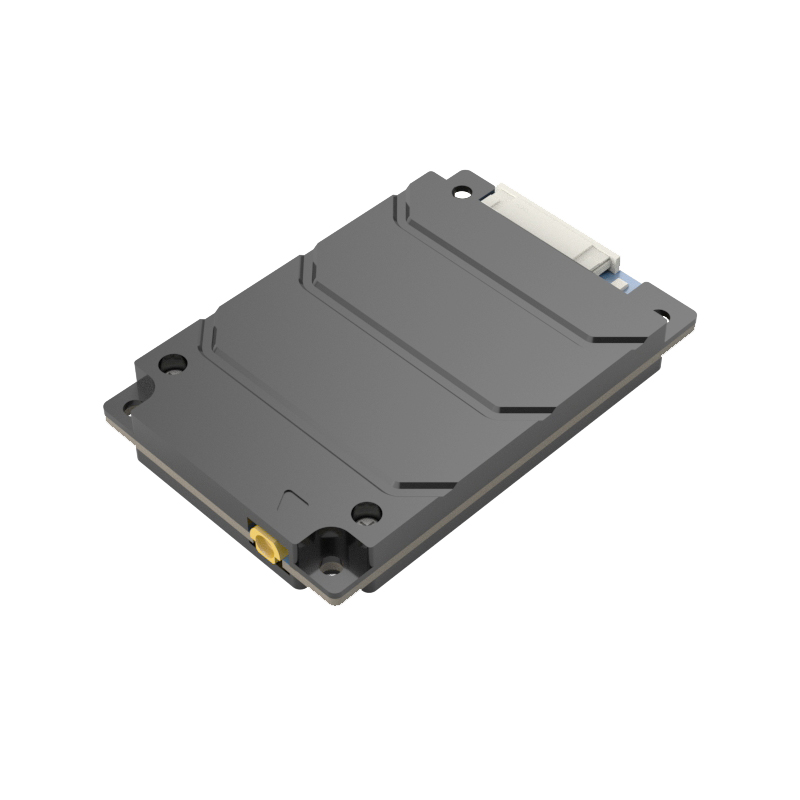

CF-E310 超高频单通道模块
2.协议:ISO18000-6C (EPC GEN2)
3.芯片方案:Impinj E310
产品规格
|
RFID 技术参数 |
|
数据通讯 |
||
|
频率 |
902~928MHz (美标）865~868MHz （欧标） |

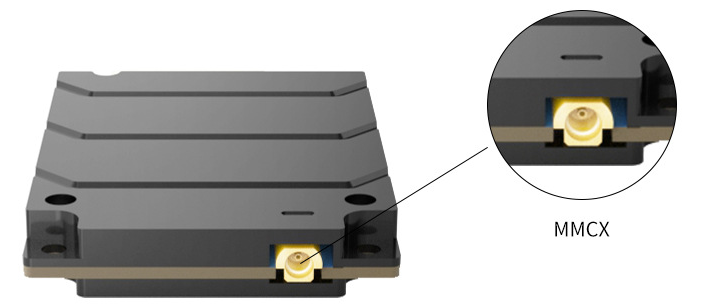

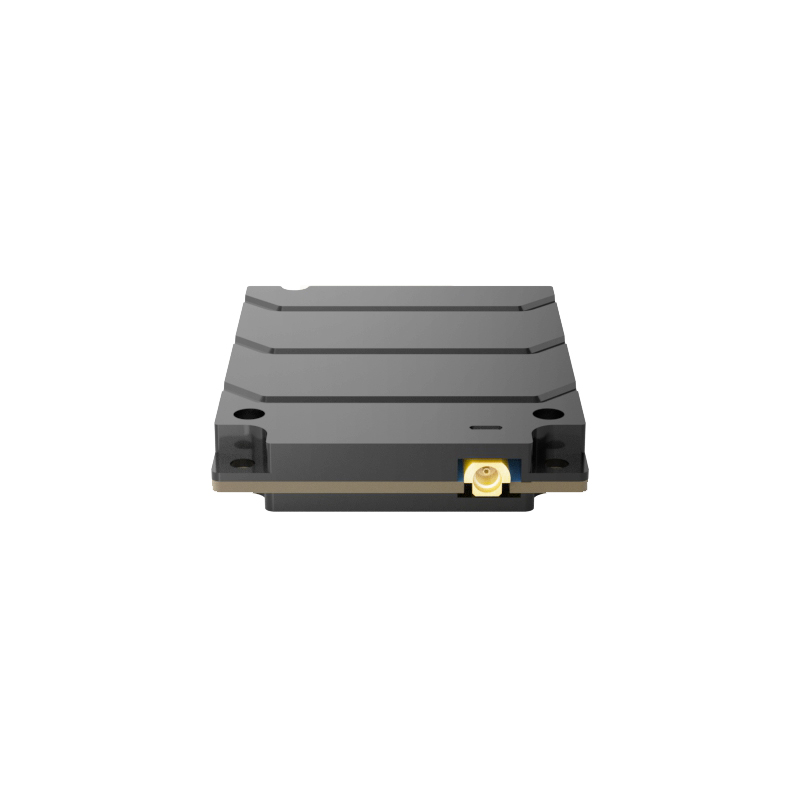

天线端口 |
1个MMCX母头 |
|
|
协议 |
ISO18000-6C (EPC GEN2) |
通信接口 |
TTL Uart 接口，波特率 115200bps |
|
|
芯片方案 |
Impinj E310 |
发射方式 |
以广谱跳频（FHSS）或定频发射方式工作 |
|
|
RF 输出功率 |
0-33dbm(可调) |
工作电压 |
3.8--5.5V |
|
|
读速 |
350个标签/秒 |
工作模式功耗 |
<6.9W（典型值） |
|
|
数据缓存 |
1000 张@96bit EPC 标签 |
待机模式功耗 |
0.25W |
|
|
读取距离 |
>12米 （外接8dBi天线，标签E41） |
休眠模式功耗 |
0.05W |
|
|
工作模式 |
主动模式 应答模式 |
逻辑电平 |
VIL -0.5~0.8V VIH +2~3.3V |
|
|
RSSI |
支持 |

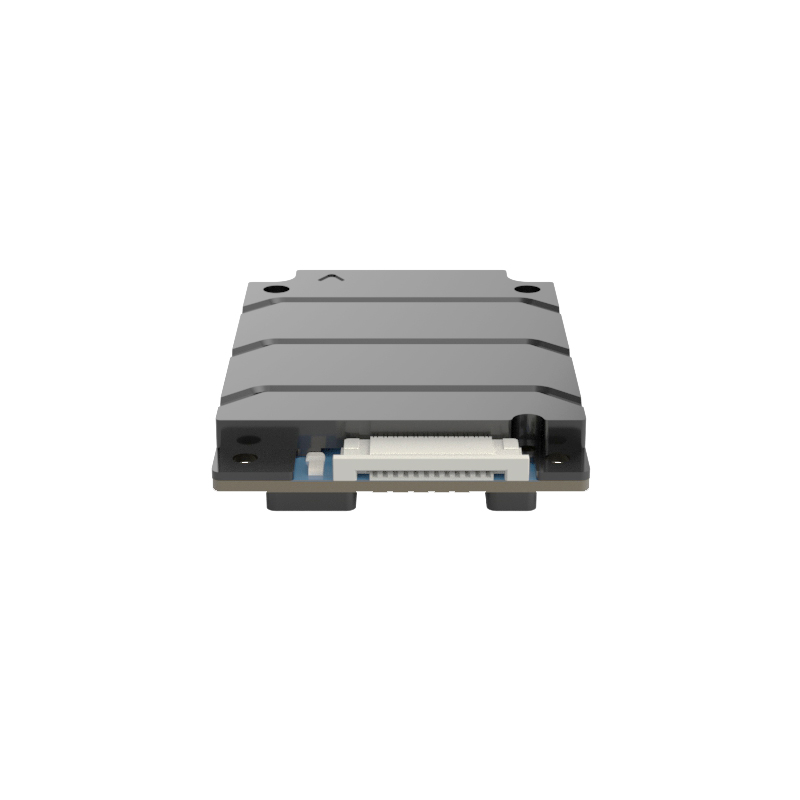

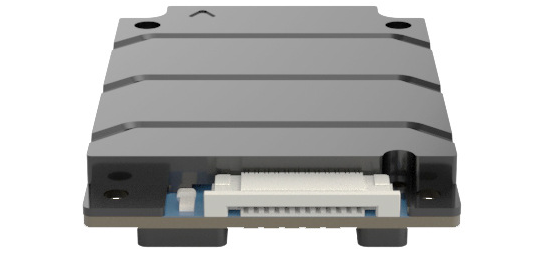

连接器 |
12pin 排针座 |
|
|
环境参数 |
开发环境 |
|||
|
散热方式 |
外置散热 |
SDK |
演示软件、API、示例、用户手册 |
|
|
工作温度 |
-20℃~+60℃ |
开发语言 |
C#、Delphi、java、Python、VB等语言 |
|
|
存储温度 |
-40℃~+85℃ |
固件版本 |
支持在线升级 |
|
|
工作湿度 |
<95% (25℃) |
物理参数 |
||
|
|

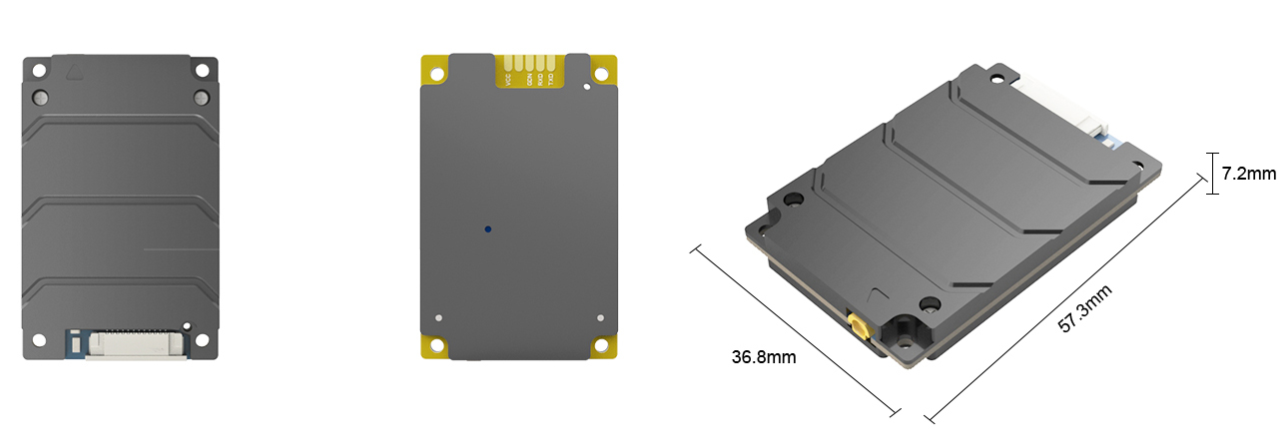

尺寸 |
57x36.8x7.3mm |
||
|
|
|
|
重量 |
22.2g |
详情展示
|

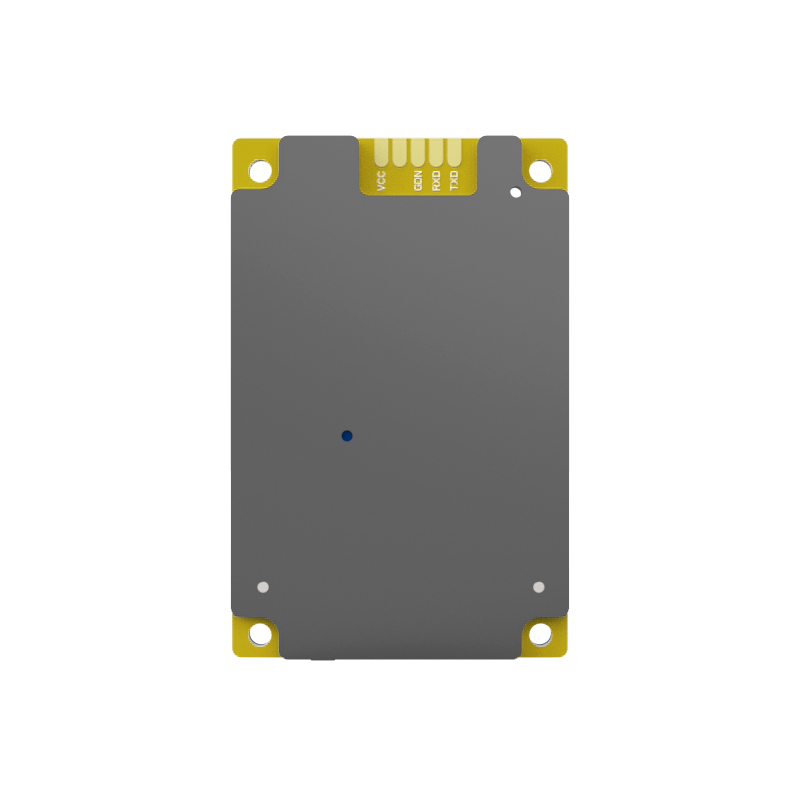

接线定义 |
|||
|
序号 |
焊盘序号 |
符号 |
描述 |
|
1 |
1 |
VCC |
电源 |
|
2 |
1 |
VCC |
电源 |
|
3 |
2 |
GND |
地 |
|
4 |
2 |
GND |
地 |
|
5 |
3 |
EN |
使能端，高电平有效 （可选择内部10k电阻上拉至VCC） |
|
6 |
|
Reserved |
保留 |
|
7 |
|
Reserved |
保留 |
|
8 |
4 |
Reserved |
保留 |
|
9 |
5 |
RXD |
串行通讯数据输入端 |
|
10 |
6 |
TXD |
串行通讯数据输出端 |
|
11 |
|
Reserved |
保留 |
|
12 |
|
Reserved |
保留 |
接口板
|
|
|
|
单模块 |
模块+RS232接口板（可选） |
