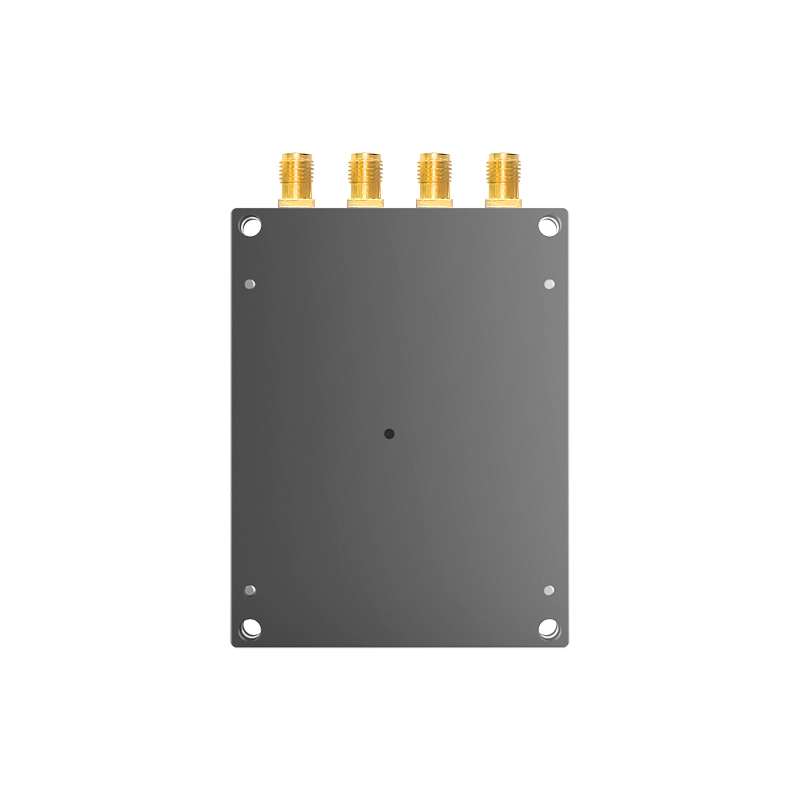

CF-E314 超高频四通道模块
2.协议:ISO18000-6C (EPC GEN2)
3.读取距离:>12米
产品规格
|
RFID 技术参数 |
|
数据通讯 |
||
|
频率 |
902~928MHz (美标）865~868MHz （欧标） |
天线端口 |
4个SMA母头 |
|
|
协议 |
ISO18000-6C (EPC GEN2) |
通信接口 |
TTL Uart 接口，波特率 115200bps |
|
|
芯片方案 |
Impinj E310 |
GPIO 接口 |
3.3V 2路输入 2路输出 |
|
|
RF 输出功率 |
0-33dbm(可调) |
工作电压 |
3.8--5.5V |
|
|
读速 |
350个标签/秒 |
工作模式功耗 |
<6.9W（典型值） |
|
|
数据缓存 |
1000 张@96bit EPC 标签 |
待机模式功耗 |
0.25W |
|
|
读取距离 |
>12米 （外接8dBi天线，标签E41） |
休眠模式功耗 |
0.05W |
|
|
工作模式 |
主动模式 应答模式 |
逻辑电平 |
VIL -0.5~0.8V VIH +2~3.3V |
|
|
RSSI |
支持 |
连接器 |
15pin 排针座，间距 1.25mm molex 53261-1571 |
|
|
环境参数 |
开发环境 |
|||
|
散热方式 |
外置散热 |
SDK |
演示软件、API、示例、用户手册 |
|
|
工作温度 |
-20℃~+55℃ |
开发语言 |
C#、Delphi、java、Python、VB等语言 |
|
|
存储温度 |
-45℃~+85℃ |
固件版本 |
支持在线升级 |
|
|
工作湿度 |
<95% (25℃) |
物理参数 |
||
|
|
尺寸 |
67*51.5*7.9mm |
||
|
|
|
|
重量 |
69g |
详情展示
|
接线定义 |
|||
|
插座序号 |
底面焊盘序号 |
符号 |
描述 |
|
1 |
1 |
GND GND |
地 |
|
2 |
1 |
||
|
3 |
2 |
VCC VCC |
电源 |
|
4 |
2 |
||
|
5 |
4 |
GPO1 |
通用输出口（3.3VTTL电平） |
|
6 |
|
GPO2 |
|
|
7 |
|
GPI1 |
通用输入口（3.3VTTL电平） |
|
8 |
|
BUZZER |
蜂鸣器输出，高电平有效 已驱动，可输出电流 |
|
9 |
5 |
RXD |
串行通讯数据输入端 |
|
10 |
6 |
TXD |
串行通讯数据输出端 |
|
11 |
|
Reserved |
保留 |
|
12 |
|
Reserved |
|
|
13 |
|
GPI2 |
通用输入口（3.3VTTL电平） |
|
14 |
3 |
EN |
使能端，高电平有效 （可选择内部10k电阻上拉至VCC） |
|
15 |
|
RS485_CTRL |
RS485方向控制 |
接口板
|
|
|
|
单模块 |
模块+RS232接口板（可选） |
相关产品
|
图片 |
|
|
|
型号 |
CF-E310 |
CF-E314 |
|
芯片方案 |
Impinj E310 |
Impinj E310 |
|
输出射频功率 |
0dbm ~33dbm (可调) |
|
|
读速 |
350pcs/s |
|
|
读距 |
0~12米(取决于天线&标签&应用环境) |
|
|
天线口 |
1个MMCX母头 |
4个SMA母头 |
