CF-CM01 超高频工业级单箱式通道机
运动控制+机械设计技术，充分解决标签漏读问题
工业塑料链带输送线设计，充分解决输送线体偏移维护问题
通道双侧设检修门，方便设备维护
提供二次开发接口，提供DLL以及Demo程序，多应用平台无缝对接
可更改进口或国产RFID读写器，满足不同用户需求
严密的电磁屏蔽设计且对射频优化，可消除射频辐射对人体的伤害，同时标签读取准确率达100%（具体视标签质量、读取环境而定）
工控电脑软件可控制整机功能，监控所有设备运行状态，外部配有机械按键，方便操作人员掌控设备工作状态
应用管理：服装、皮具箱包、酒类、电力等行业的出入库管理 ；货物盘点
|
主要性能指标 |
|
主要性能指标 |
||
|
协议 |
EPC Global Class1 Gen2/ISO 18000-6C |
传动承重 |
最高能达80KG |
|
|
频率 |
标配：902MHz~928MHz（支持按不同地区选配频段） |
效率 |
6-10 箱/分钟 |
|
|
RFID频率模式 |
定频/跳频，10个跳频点 |
读写标签数量 |
400+PCS |
|
|
读写器输出功率 |
5-33dBm |
读写设备 |

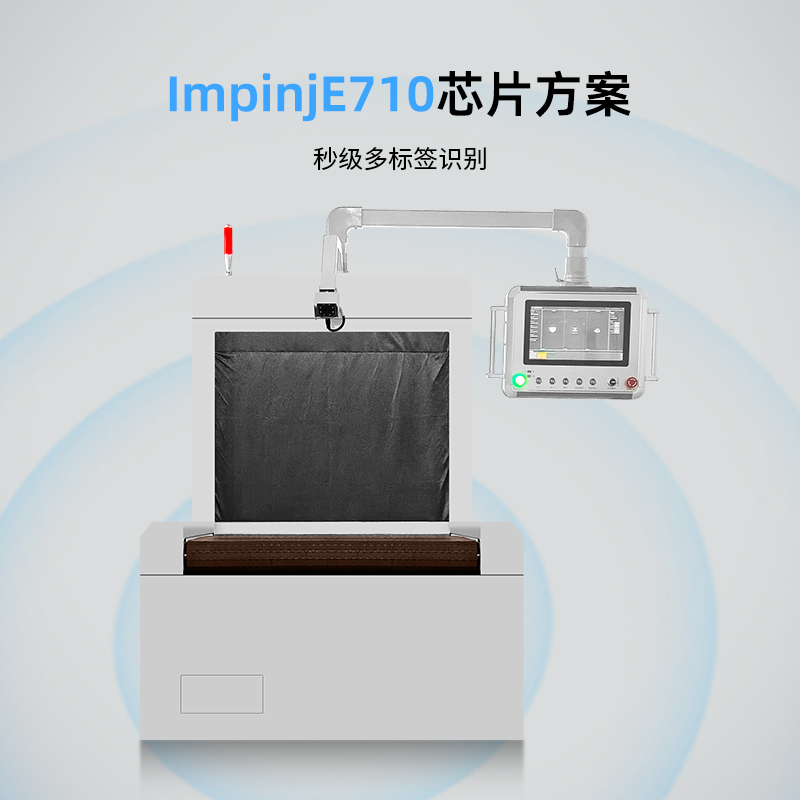

E710 （可选配IMPINJ-R420）/国产方案 |
|
|
通讯接口 |
RJ45,USB,RS232 |
读取速率 |
3秒内 |
|
|
传送速度 |
最高能达40m/min(可调节),默认20m/min |
读取模式 |
静止/运动 |
|
|
工作模式 |
间隔T循环/连续工作/外部触发 |
可编程控制器 |

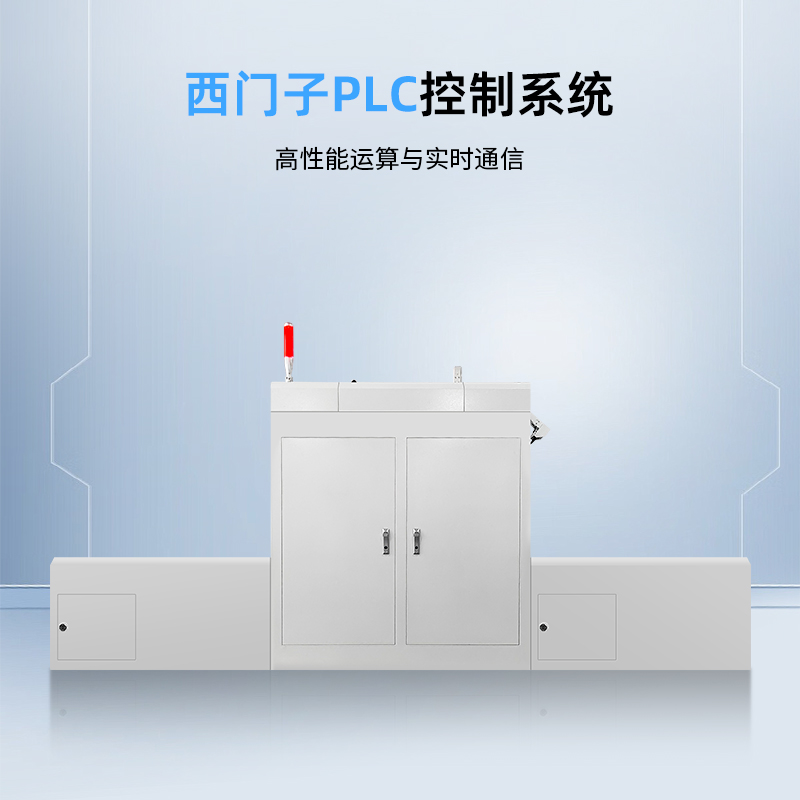

西门子PLC |
|
|
读取模式 |
静止/运动 |
电路控制系统 |
配合PLC |
|
|
吊臂 |
有，根据成本选择 |
读写天线 |
预留8个天线位置 10dbi |
|
|
触屏规格 |
15.6寸 电容屏 1280*800（16:9） |
线体正反向与否 |
输送机均能正反转 |
|
|
工控机规格 |
J6412/8G+128G /RK3399,4+32G |
开门速度 |
1.5秒 |
|
|
操作系统 |
Window/安卓 |
开门方式 |
前后电机屏蔽卷帘门 |
|
|
输送线材料 |
链板带 |
屏蔽距离 |
前后屏蔽卷帘门关闭后误读范围≤10cm（标签性能决定误读范围） |
|
|
状态指示灯 |
三个状态 待机，运行，异常 |

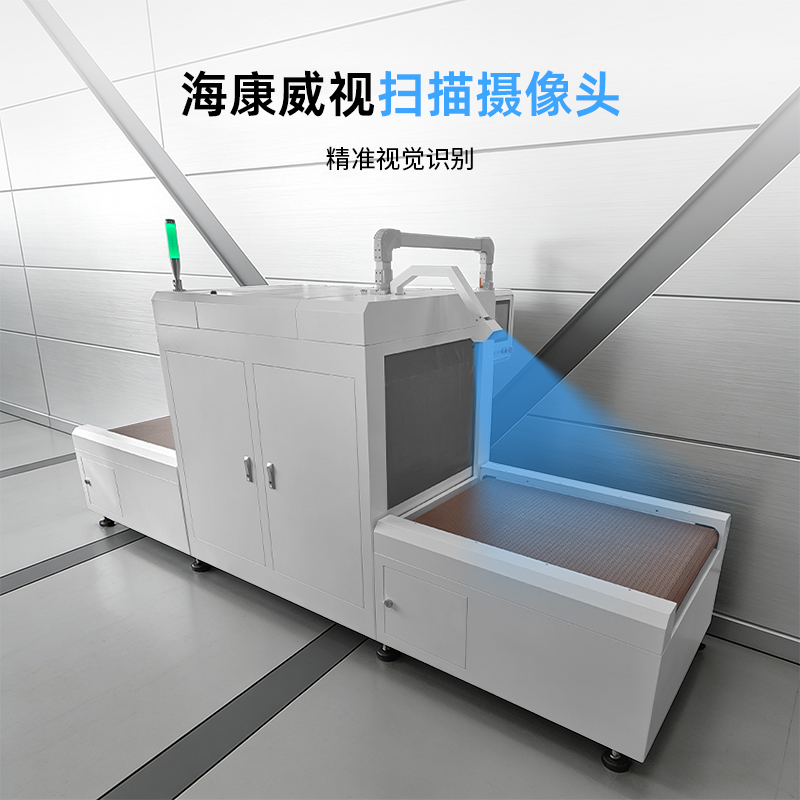

高速条码/摄像头 |
可定制（海康/新大陆） |
|
|
字段输送线 |
三段可单独控制，可以独立调节 |
称重模块 |
可定制 |
|
|
手动控制开关 |
7个：前后门开一个，前后门关一个，启动传送1个，停止传送1个，前后门复位1个，系统开关机1个，急停开关1个 |
电机类型 |
步进 |
|
|
产线排队对接 |
否 |
物理环境指标 |
||
|
物理环境指标 |

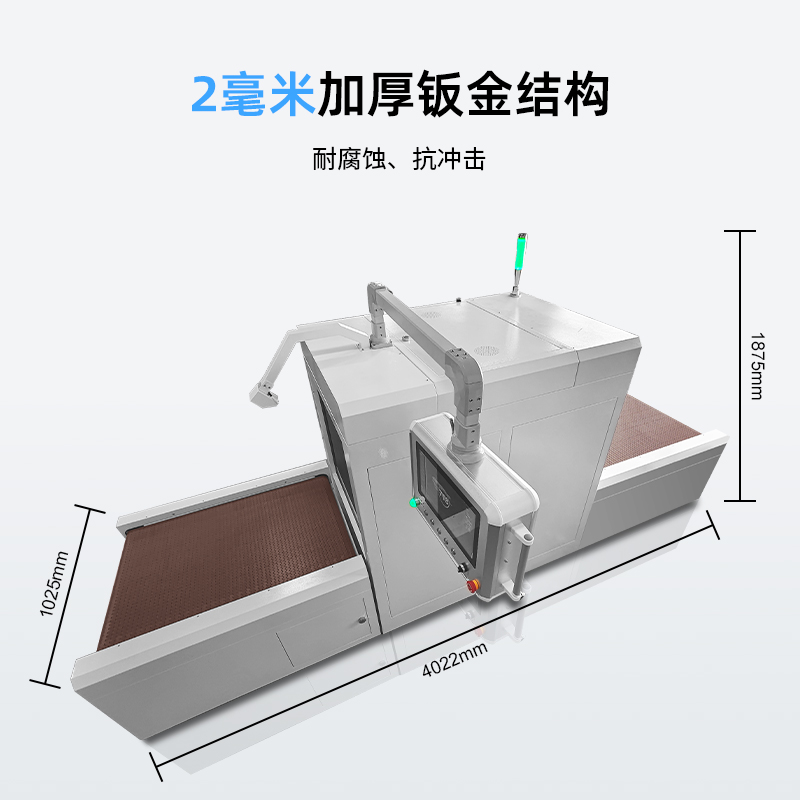

整机尺寸 |
1025（宽）×4022（深）×1875（高）（未计算吊臂及报警灯） |
||
|
工作温度 |
-20℃~60℃（实际使用-10℃~50℃） |
中间段（mm） |
1025（宽）×1420（深）×1875（高）（未计算吊臂及报警灯） |
|
|
存储温度 |
-10℃~60℃ |
内部空间（mm） |
780（宽）×1300（深）×620（高） |
|
|
工作湿度 |
20–95%（不冷凝） |
最大箱规(mm) |
760（宽）×1000（深）×600（高） |
|
|
工作电压 |
220VAC（±10%）50±3HZ |
前后段（mm） |
1025（宽）×1200（深）×650（高） |
|
|
功率 |
1000W |
分拣模块 |
选配（单独设计） |
|
|
外壳材料 |
碳钢喷塑（工业灰+科技蓝） |
整机重量 |
约465KG |
|
详情展示

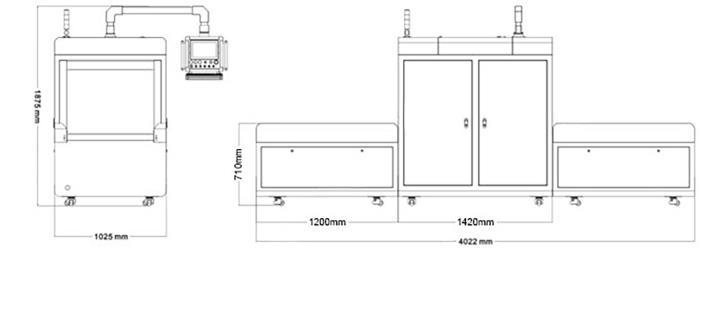

产品尺寸：
